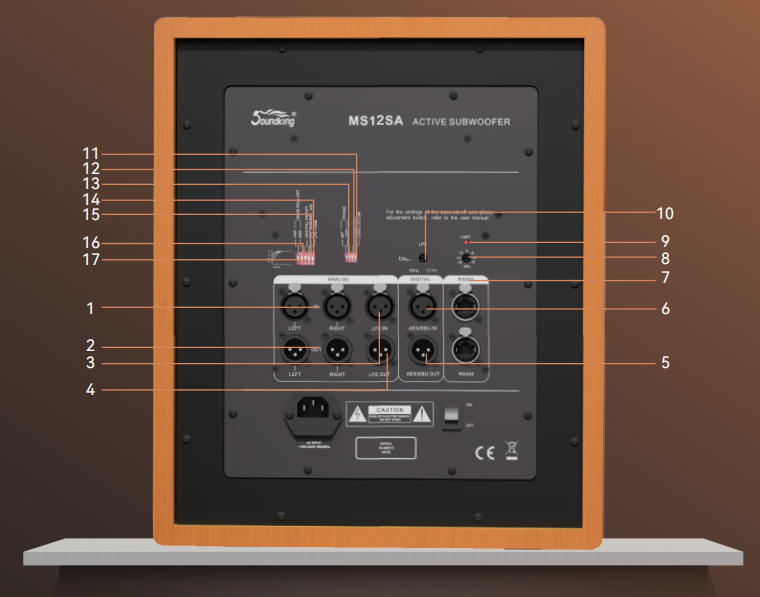

背板性能：

1. ANALOG IN/LEFT、RIGHT: 模擬信號輸入插座,左、右二路信號,可以通過XLR音頻線連接至調音臺主通道信號輸出端口。

2. ANALOG OUT/LEFT、RIGHT: 模擬信號輸出插座,左、右二路信號,分別連接至左、右全頻監聽音箱。

3. ANALOG LFEIN: 模擬信號LFE通道輸入插座,連接至5.1或者7.1的LFE通道信號輸出插座。

4. ANALOG LFE OUT: 模擬信號LEE通道輸出插座,多只超低頻音箱鏈接使用時,連接至下一臺超低頻音箱。

5. DIGITAL AES/EBU OUT: AES/EBU數字信號輸出插座,多只超低頻音箱鏈接使用時,可以通過110歐姆XLR數字音頻線連接至下一臺音箱的AES/EBU數字信號輸入插座。

6. DIGITAL AES/EBUIN: AES/EBU數字信號輸入插座,可以通過110歐姆XLR數字音頻線連接至調音臺數字信號輸出端口。

7. RS485: 數字網絡控制插座,可通過網線連接至電腦,在線實時調整DSP設置參數。多臺音箱間可以級聯方式連接控制。

8. LEVEL dBu: 輸入信號電平控制旋鈕,調節音箱的音量大小。正常使用時,請將音量閨竴開至最大-6dBu狀態

9. LIMIT信號指示: 該LED燈點亮,提醒您輸入信號已過載,請適當減小調音臺輸出信號。

10. LPF分頻點選擇: 超低頻音箱的低通濾波器的分頻點選擇,調整范圍50Hz-120Hz。

11. LOGO LED DIM: 音箱正面亞克力背光LOGO亮度調整開關,開關往上撥,亮度調暗。

12. LOGO LED: 音箱正面亞克力背光LOGO開關,開關往上撥,背景燈點亮。

13. PHASE相位選擇/90°、180°: 通過二個開關狀態選擇,可以實現0°、90° 、180°、270°四種相位的變動。

14. LFE +10dB:  開關往上撥,LFE通道信號增益增加10dB.

15. LFE CHANNELA/B: AES/EBU數字信號LEE通道選擇開關,開關往上撥,代表A通道豎靿溢瑟信號是LFEE信號，B通道是全頻信號。開關往下?lián)?代表A通道信號是全頻信號，B通道是LFE信號。

16. BASS ROLL-OFF/-3dB、-6dB: 低頻滾降補償組合開關,通過二個開關狀態選擇,可以實現低頻段滾降衰減:-3dB、-6dB、-9dB,大致補償后頻響曲線參考開關左邊的絲印圖形。

17. DIGITAL ON/OFF: AES/EBU數字信號加入/關閉,開關往上撥,代表該該數字信號加入。
